Cara Membuat Kabel LAN

Cara Membuat Kabel LAN

Untuk membuat sebuah kabel jaringan menggunakan kabel UTP ini terdapat beberapa peralatan yang perlu kita siapkan, yaitu:

• Kabel UTP
• Connector RJ-45
• Crimping tools
• RJ-45 LAN Tester

Langkah-Langkah :

1. Kupas ujung kabel sekitar 1,5cm dan sehingga kabel kecil-kecil yang ada didalamnya kelihatan.

2. Pisahkan kabel-kabel tersebut dan luruskan. Kemudian susun dan rapikan berdasarkan warnanya yaitu Orange Putih, Orange, Hijau Putih, Biru, Biru Putih, Hijau, Coklat Putih dan Coklat. Setelah itu potong bagian ujungnya sehingga rata satu sama lain.

 3. Masukkan kabel yang sudah lurus dan sejajar ke dalam konektor RJ-45 dan pastikan posisinya sudah benar semua.

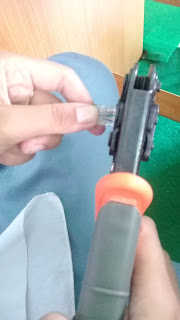

 4. Lalukan Krimping dan tekan semua pin (kuningan) pada konektor RJ-45 sudah mengigit pada setiap kabel tersebut.

5. Langkah terakhir pengecekan menggunakan LAN Tester. Masukkan ujung-ujung kabel ke alatnya, kemudian nyalakan, jika lampu led pada LAN Tester menyala semua dari nomor 1-8 berarti test telah berhasil, namun jika salah satu tidak menyala berarti kemungkinan pada pin nomor tersebut ada kesalahan.
